EspañolEcluse rotative BFY

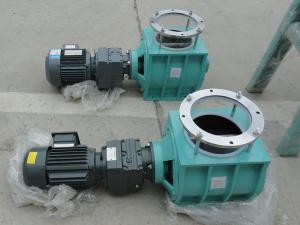

Les écluses rotatives BFY proposées par le groupe CTGRAIN sont des écluses à pression négative, munies d'un corps en fonte accueillant un dispositif de rotor. Les matériaux sont déversés par la bouche située sur la partie supérieure de cet équipement de minoterie, et déchargés après séparation par le rotor. Ce type d'écluse compacte permet la séparation produit-air dans les systèmes de transport pneuamtique.
Caractéristiques
1. Design innovant et qualité de fabrication supérieure, pour une étanchéité optimale en opération.
2. L'écluse rotative est munie d'un hublot d'inspection en verre pour un suivi visuel.
3. Jusqu'à 7 appareils peuvent être interconnectés à un seul motoréducteur.
4. Corps en acier inox disponible, pour un traitement encore plus hygiénique.
Application

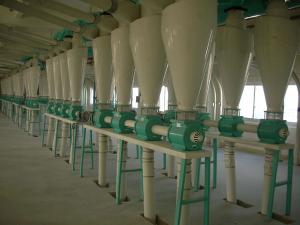

1. Les écluses rotatives sont généralement installées sous les cyclones pneumatiques et les filtres à air, et participent ainsi à la séparation produit/air lors du transport pneumatique de céréales, grains, etc.
2. Les écluses rotatives peuvent également servir d'appareil de dosage pour des matériaux divers tels que grains, semoules, farines, etc.
Caractéristiques techniques des écluses rotatives
| Modèle | Volume (m3) |
Vitesse de rotation (tr/min) |
Puissance (kW) |
|||
| 1 unité | 2 unités | 3 unités | 4 unités | |||
| 0.003 | 35~55 | 0.55 | 0.75 | 1.1 | 1.5 | |
| 0.005 | 35~55 | 0.55 | 1.1 | 1.1 | 1.5 | |
| 0.007 | 30~50 | 0.75 | 1.1 | 1.5 | 2.2 | |
| 0.009 | 30~50 | 0.75 | 1.1 | 1.5 | 2.2 | |
| 0.012 | 28~45 | 0.75 | 1.1 | 1.5 | 2.2 | |
| 0.016 | 28~45 | 1.1 | 1.5 | 2.2 | 3.0 | |
