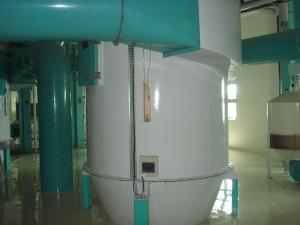

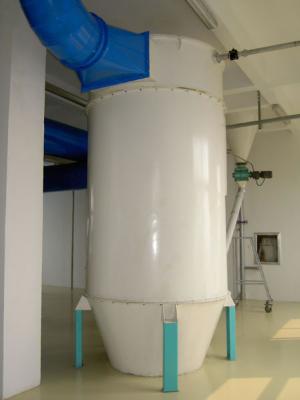

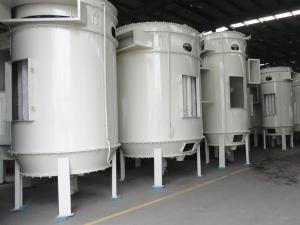

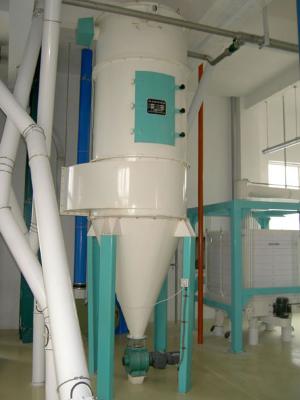

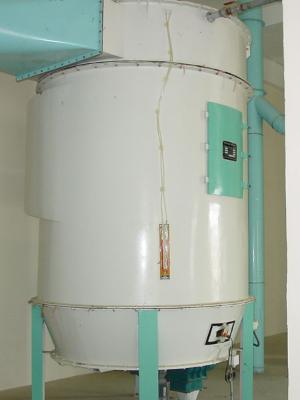

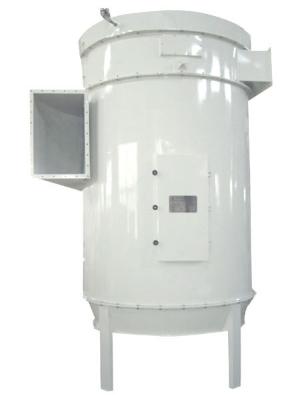

Filtre à jet d'air

Le filtre à jet d'air est généralement combiné à un ventilateur centrifuge ; il permet ainsi d'absorber les poussières contenues dans l'air transféré via un dispositif de manches filtrantes ; les poussières sont alors expulsées via l'air sous pression venant de la partie supérieure du dépoussiéreur à jet pulsé vers un dispositif de collecte, permettant ainsi un filtrage non-contaminant pour l'environnement de travail.

Les filtres à jet d'air du groupe CTGRAIN sont disponibles en modèles basse pression, haute pression et enfichables, afin de répondre à différents besoins de filtrage et de configurations. Tous nos filtres à jet d'air, un type des collecteurs de poussière, assurent un filtrage hautes performances et sont faciles à entretenir ; ils sont couramment utilisés au sein de systèmes d'aspiration ou de convoyage.

Filtre à jet d'air basse pression série TBLM

Modèle	Longueur manches (mm)	Volume air (m³/h)	Surface manches (m²)	Puissance (kW)		Poids (kg)
Modèle	Longueur manches (mm)	Volume air (m³/h)	Surface manches (m²)	Sas à air	Racleur poussière	Poids (kg)
TBLM-26	1800 2000 2400	1032-5160 1146-5730 1380-6900	17.2 19.1 23	0.75		710 749 794
TBLM-52	1800 2000 2400	2112-10560 2292-11460 2766-13830	35.2 38.2 46.1	1.1	1.5	1230 1500 1700
TBLM-78	1800 2000 2400	3090-15450 3438-17190 4146-20730	51.5 57.3 69.1			1720 1800 2000
TBLM-104	1800 2000 2400	4116-20580 4590-22950 5526-27630	68.6 76.5 92.1			2200 2500 3000
TBLM-130	1800 2000 2400	5292-26460 5934-29670 7056-35280	88.2 98.9 117.6			2870 3000 3500
TBLM-168	1800 2000 2400	7596-37980 5934-29670 9114-45570	113.9 126.6 151.9	1.5×2	2.2	3540 3721 3925

Filtre à jet d'air haute pression série TBHM

Modèle	Nombre de manches	Volume air (m³/h)	Surface manches (m²)	Nombre d'électro- vannes (PC)	Pression air(MPa)	Vitesse de filtrage (m/min)	Dimensions manches D×L(mm)	Résis- tance (Pa)
TBHM-24	24	3270-4360	18.2	4	0.4-0.6	3-4	ø120×2000	＜980
TBHM-36	36	4950-6600	27.5	6
TBHM-48	48	6520-8680	36.2	8
TBHM-60	60	8130-10850	45.2	10
TBHM-72	72	9800-13200	54.3	12
TBHM-84	84	11400-15200	63.3	14
TBHM-96	96	13000-17400	72.5	16
TBHM-108	108	14300-19540	81.4	18
TBHM-120	120	16300-21600	90.5	20

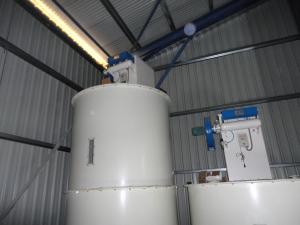

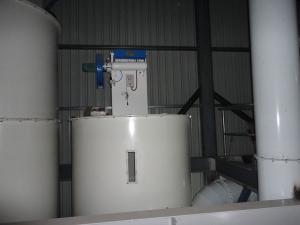

Filtre à jet d'air enfichable série TCR

Modèle	Surface manches (m²)	Volume air (m³/min)	Puissance (kW)
TCR-4/8	1.24	223-298	1.1
TCR-4/12	1.86	334-447	1.1
TCR-6/8	1.86	334-447	1.1
TCR-6/12	2.76	496-663	1.1
TCR-9/8	2.8	504-672	1.5
TCR-9/12	4.14	745-994	1.5
TCR-9/16	5.76	1036-1383	1.5
TCR-16/12	6.88	1238-1652	2.2
TCR-16/18	10.24	1843-2458	2.2
TCR-16/24	13.76	2476-3303	2.2
(Modèles à fiche rectangulaire également disponibles)
